El accesorio de compresión de doble férula es una solución de conexión de alta confiabilidad ampliamente utilizada en instrumentación, hidráulica, semiconductores, protección del medio ambiente, neumática y sistemas de fluidos industriales, adecuada para tubos de ** 1 / 16 "~ 2" (2 ~ 50 mm), con alto sellado, resistencia a la vibración, fácil instalación y mantenimiento y otras ventajas.
1. Las características principales de las juntas de compresión dobles
1. Amplia gama de tamaños aplicables
Imperial: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1.5", 2"
Métrico: 2 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm
2. Fácil de desmontar y volver a sujetar

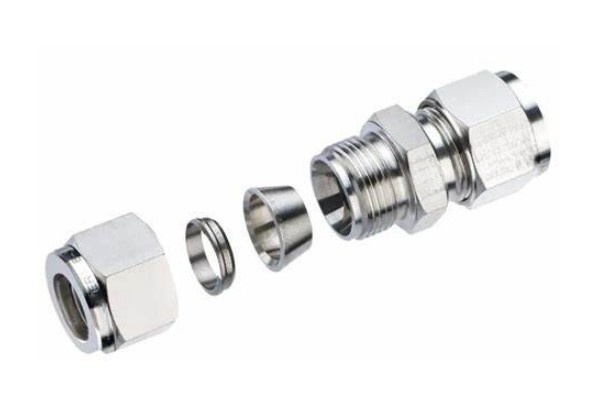

La estructura de doble férula (férula delantera y férula trasera) proporciona un sello a presión mecánico, que se puede desmontar y ensamblar varias veces sin afectar el sellado.
En comparación con las férulas simples o las uniones de brida, no se requieren soldaduras ni herramientas especiales, y el tiempo de instalación se reduce en más del 50%.
3. Una variedad de materiales y estructuras están disponibles
Material: acero inoxidable 304/316, latón, Hastelloy, Monel, etc.
Forma de sellado: junta de metal a metal (alta temperatura y alta presión), junta de PTFE/EPDM (resistente a la corrosión).
4. Excelente confiabilidad y rendimiento
Presión: Hasta 10.000 psi (690 bar) para aplicaciones hidráulicas, de gas y químicas severas.
Antivibración: El diseño de doble férula evita el aflojamiento y es adecuado para entornos de vibración como compresores, bombas y motores.
2. Tipos comunes de uniones de férula doble

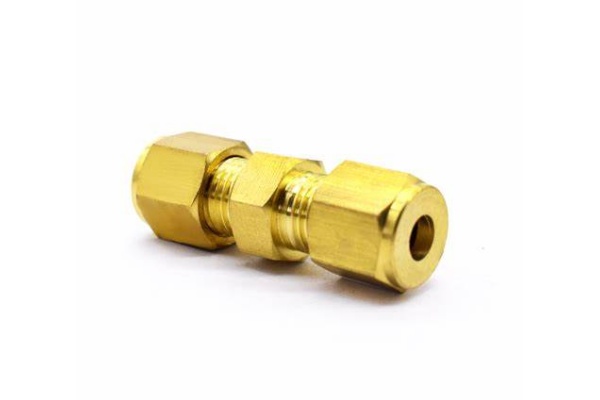

Conectores directos
Codo de 90°
Codo de 45°
Juntas en T
Conector cruzado

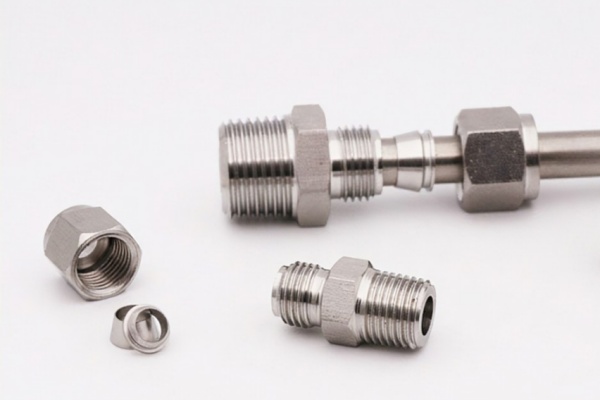

Adaptadores de tubo
3. Industrias de aplicación típicas
1. Equipo de protección del medio ambiente (planta de incineración de residuos húmedos/residuos sólidos/etc.)
Puntos aplicables:
Sistema hidráulico (prensas, clasificadoras): resistente a altas presiones y vibraciones.
Tuberías de biogás/gases de combustión (material 316L resistente a la corrosión H₂S).
Monitoreo de medidores (CEMS, toma de muestras, tubo de bucle, prevención de fugas)
2. Industria petroquímica
Puntos aplicables:
Tubería de reactor de alta temperatura y alta presión (resistente al ácido Hastelloy).
El GNL se transporta a bajas temperaturas (-200°C permanece sellado).
3. Semiconductores/Productos farmacéuticos
Puntos aplicables:
Suministro de gas/líquido de alta pureza (diseño no contaminante).
Equipo de sala limpia (material aprobado por la FDA).
En cuarto lugar, la guía de selección
1. Seleccione el material según el medio
Agua/Vapor/Aire: acero inoxidable 304
Agua de mar/ácido/álcali/Cl⁻: acero inoxidable 316L
Ácido fuerte (ácido sulfúrico/ácido clorhídrico): Hastelloy C276
Aceite de alta temperatura/aceite hidráulico: acero inoxidable niquelado
2. Seleccione el modelo según la presión
< 1000 psi: Férula doble estándar 1000-6000 psi: Reforzado de alta presión > 6000 psi: Ultra alta presión sellada con metal
3. Precauciones para la instalación
Boquilla de corte: debe ser plana y sin rebabas (utilice un cortatubos especial).
Control de precarga: Utilice una llave dinamométrica para evitar que esté demasiado apretada o demasiado floja.
Prueba de fugas: Realice una prueba hermética / hidráulica después de la instalación.
5. Resumen
Los accesorios de doble compresión son una solución de conexión de tuberías altamente confiable y fácil de mantener.
Ideal para:
✅ Equipos de protección del medio ambiente (resistencia a la corrosión, prevención de fugas)
✅ Industria petroquímica (resistencia a alta presión, resistencia a vibraciones)
✅ Fabricación de precisión (sin contaminación, alta limpieza)
✅ Semiconductores (equipos CVD, equipos de grabado)
Si necesita una selección de modelo específica o parámetros técnicos, podemos proporcionar condiciones de trabajo como medio / presión / temperatura para que los ingenieros de KUNGFLEX se lo recomienden.
